그랜드 카니발 2채널 블랙박스 설치기...

2채널 블랙박스를 저렴하게 구입할 기회가 생겨서 장착을 했습니다.

차체가 길다보니 선매립을 고민하다가 천장으로 매립을 했습니다.

기본 개념은 후방 테일게이트에 설치되어있는 후방카메라 신호선을

천장 마감재 윗쪽으로 맵등을 탈거하고 앞쪽으로 보냅니다.

전원선은 1열맵등에서 운전석쪽 A필러쪽으로 내려서 휴즈박스에 연결했습니다.

커버는 아래사진처럼 화살표부분을 잡고 당기면 그냥 빠집니다.
.

.

블랙박스 후방으로 오는 신호선의 방향입니다.

실내에서 중간에 있는 고무관을 통해 테일게이트쪽으로 나옵니다.

붉은색 큰 점 있는부분 케이블타이 좌측으로 나온 빨강색과 검정색 두가닥은

먼저 DIY를 했던 후방카메라선입니다.

.

.

보라색으로 표시한 고무몰딩을 빼면 빨강색으로 동그라미 표시된 클립이 걸려있습니다.

클립을 살짝 제끼면 사진처럼 천정재가 살짝 처집니다.

(망가지지 않으니 과감하게 하시면 됩니다.)

파란색 철사는 세탁소에서 사용하는 옷걸이 입니다.

파란색으로 표시된 동그라미 부분을 탈거합니다.

.

.

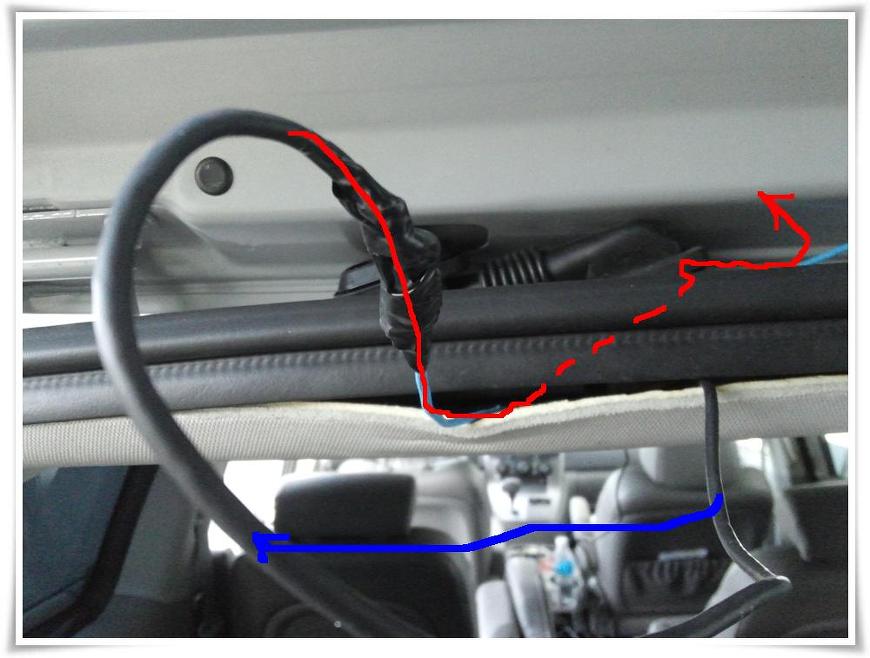

파란색화살표대로 앞쪽에서 끌어온 신호선을

붉은색 화살표방향으로 끄집어내서 검정색 고무관을 통해 테일게이트로 보냅니다.

선을 잡아 뺄때 옷걸이에 테잎으로 감아서 당기면 쉽게 빼낼수 있습니다.

.

.

후방신호선방향이라고 쓰여있는쪽으로 후방신호선을 빼서

후방 블랙박스 카메라를 테일게이트 유리에 붙이고 신호선에 있는 짹을 끼우면 됩니다.

.

.

룸램프를 탈거하고 천장속으로 붉은색 화살표 방향으로 신호선을 앞쪽으로 보냅니다.
.

.

후방블랙박스 카메라 신호선이 뒷쪽천장에서 부터 붉은색 화살표방향으로 끌고 왔습니다.
.

.
사진에 보이는 동그라미부분으로 전원선과 후방에서 끌고온 신호선을 뺍니다.

다른차량도 저부분을 살짝 당기고 (옷걸이 이용하시면 쉽습니다.) 선을빼면 됩니다.

.

.

운전석 A필러 윗쪽 천정부분입니다.

철사를 운전석 맵등쪽으로 밀어 넣어서 전원선을 테잎으로 묶고서 잡아당기면

쉽게 할 수 있습니다.

저곳으로 전원선을 꺼내서 A필러쪽으로 내리면 됩니다.

.

.

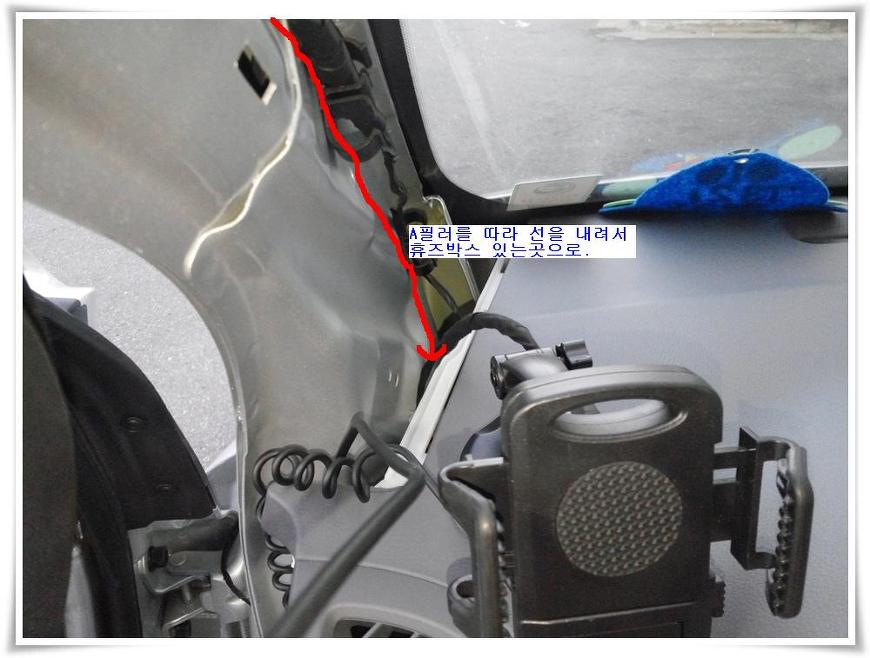

A필러를 따라서 전원선을 내려서 휴즈박스가 있는곳으로 보내면 됩니다.

.

.

아래 사진은 윗사진의 아랬쪽입니다.

문을열고 옆커버를 벗기면 됩니다.

.

.

자... 설치완료된 사진입니다.

.

.

전원은 휴즈박스에서 따면 됩니다.

휴즈박스는 상시전원도 있고 ACC ON전원도 있고 하니 필요한곳에 연결하면 됩니다.







사진으로만 설명하려고 하니 100% 다 표현이 되질 안네요. -.-

설명대로 한번 부딪혀보면 어렵지 않게 할수 있습니다.

늘 아쉬운건 DIY를 하면서 사진을 충분히 찍어놓지 않는게 아쉽네요...

다음번엔 사진을 좀 많이 찍어야겠습니다.





.

덧)2년여 전에 블랙박스를 바꿨습니다. 방법은 동일하게 설치 했습니다...
