그랜드 카니발 4열 3점식 안전벨트 설치...

그랜드 카니발은 실내공간 활용 때문에 3열을 탈거하고 4열을 사용합니다.

그래서 사용하기 편리하게끔 여러가지 DIY를 하고 사용을 하는데

4열의 안전벨트는 2점식입니다.

그래서 안전에 조금이나마(?) 유리하게끔 3점식벨트로 교체를 했습니다.

쿼터글라스쪽에서 나온 벨트 숫놈은 4열 시드 암놈에 안들어가서 가공해야 하는데

시트 개조해주는곳에서 보통 그라인더로 가공해주는데
그라인더로 가공하면 열에의한 강도의 저하가 생길수 있기때문에 안좋을수 있습니다.



우선 부품 번호는 89840 4D200KS / 89830 4D200KS 입니다.

KS는 회색이고 CS는 베이지색이니까 내장재 색상에 따라 선택하면 됩니다.

가격은 모비스 부품사업소에서 두가지 해서 16,280원입니다.



.

.

개념은 아래 사진처럼 생각하면 됩니다.

사진이 퍼러스름하게 나왔네요... ㅡ.ㅡ

.

.

필요한 연장은 14MM복스와 +도라이버, 그리고 힘(Power)만 있으면 됩니다... ㅡ.ㅡ;;

14MM복스알은 짧은게 유리합니다.



시트탈거 사진은 안찍어서 퍼왔습니다. (두장)

--- 사진은 혹 문제가 된다면 삭제하겠습니다 ---



우선 시트를 분리합니다.

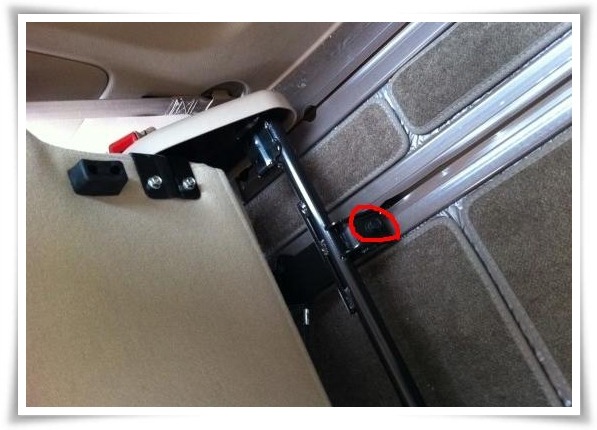

아래 동그라미 친부분을 14MM복스로 돌려서 분리합니다.

시트 앞쪽 두개 뒷쪽 두개해서 총 4개 입니다.

.

이 사진은 인터넷 펌입니다.

.

분리한 시트를 뒷쪽에서 들어서 번쩍 들어올립니다.

등받이를 앞으로 접은 상태에서 뒤집듯이 90도로 세우면 됩니다..

고정하는 부분에 아래 사진에 동그라미 친 부분 고정핀이 길어서 세워야 합니다.

굳이 바깥으로 들어내지 않고 차안에서 해도 됩니다.

.

이 사진도 인터넷 펌입니다.

.

그리고 사진처럼 +도라이버로 블트를 풀어줍니다.

아래사진처럼 된건 좌우측 각각 1개씩 해서 두개입니다.

.

.

아래 사진은 시트를 앞으로 밀거나 뒤로 당길때 사용하는 손잡이를

볼트를 풀고서 찍은 사진입니다.

.

.

그리고 사진에 동그라미친 부분(1번)을 14MM복스로 풀어서 빼내고 (여기서 힘이 필요합니다. ㅡ.ㅡ)

구입한 3점식 벨트와 교환해서 장착해주면 됩니다.

동그라미 2번부분이 클립식으로 와이어에 물려있으니 빼내고 해야 수월합니다.

.

.

조립은 분해의 역순입니다.(어디서 많이 들어본 말이죠...)

시트의 고정핀을 손으로 충분히 돌려서 안돌아갈때까지 끼우고

한개씩 한번에 꽉 조이지 말고 자동차 바퀴 조립하듯이

돌아가면서 두번에 나눠서 조립해주는게 좋습니다.

.

아래는 장착후 사진입니다...

.
